中藥多功能提取罐操作說明及結構原理

一、設備主要結構與作用：

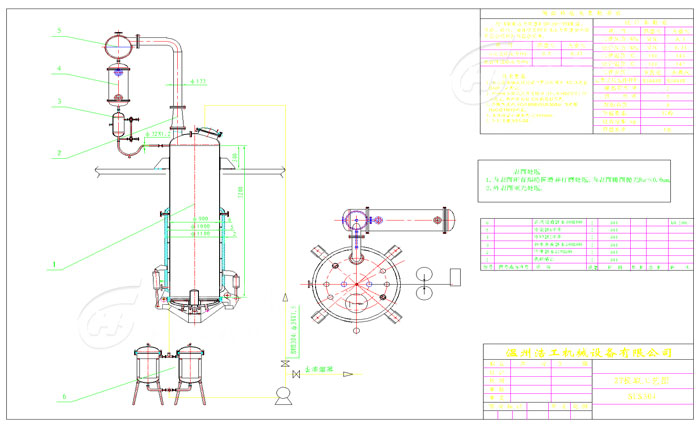

1．主罐(提取罐)結構請看總圖，主要提取中藥中的有效成份；

2．捕沫器，安裝在提取罐蒸發器上，主要用來消除煎煮中藥時產生的泡沫，并防止藥液蒸氣中的藥渣進入熱交換器內。

3：冷凝器，主要作用把藥液蒸氣冷凝成冷凝液回流到提取罐內；

4．冷卻器，主要作用對冷凝藥液進行再冷凝，

5．油水分離器，主要作用在提油時用經冷卻后的回收液進行油分離，以獲得需要的芳香油。

二、中藥提取罐工作原理：

本設備的整個提取過程是在密閉可循環系統內完成，可在常溫常壓下提取，也可低壓低溫提取、無論是水提、醇提、提油或作其它用途，其具體工藝要求均有中藥廠根據藥物性能要求自行控制。

本說明只作一般水提取、醇提及提油基本原理介紹，參看工藝流程圖。

1、原理（參看工藝流程圖）。

 (1).如水提：水和中藥裝入提取罐內，開始向夾層給蒸氣（或打開電加熱器）給提取罐加熱，罐內沸騰后減少蒸汽，保持在沸騰即可，如密閉提取需給冷卻水使蒸汽氣體冷凝后回到提取罐內，保持循環和溫度。

(2).如醇提：先將藥和酒精加入罐內必須密閉給夾層通蒸氣（或打開加熱器給罐內加熱），打開冷卻水使罐內達到需要溫度時減少蒸氣，使冷卻后的酒精回流到提取罐內，為了提高效率，可用泵強制循環，使藥液從罐下部通過泵吸出再罐上部進口回至罐內，解除局部溝流。

 (3).提油：先把含有揮發油的中藥和水加入提取罐內，打開油水分離器的循環閥門，關閉旁通回流閥門，開蒸氣閥門達到揮發溫度時打開冷卻水進行冷卻，經冷卻的藥液應在分離器內保持一定高度使之分離。

 (4).回流酒精：參看流程圖

將酒精加入罐內，給蒸氣打開冷卻水，再打開回收閥門，即可。

三、中藥提取罐安裝與試車

1、安裝要求：參看流程圖

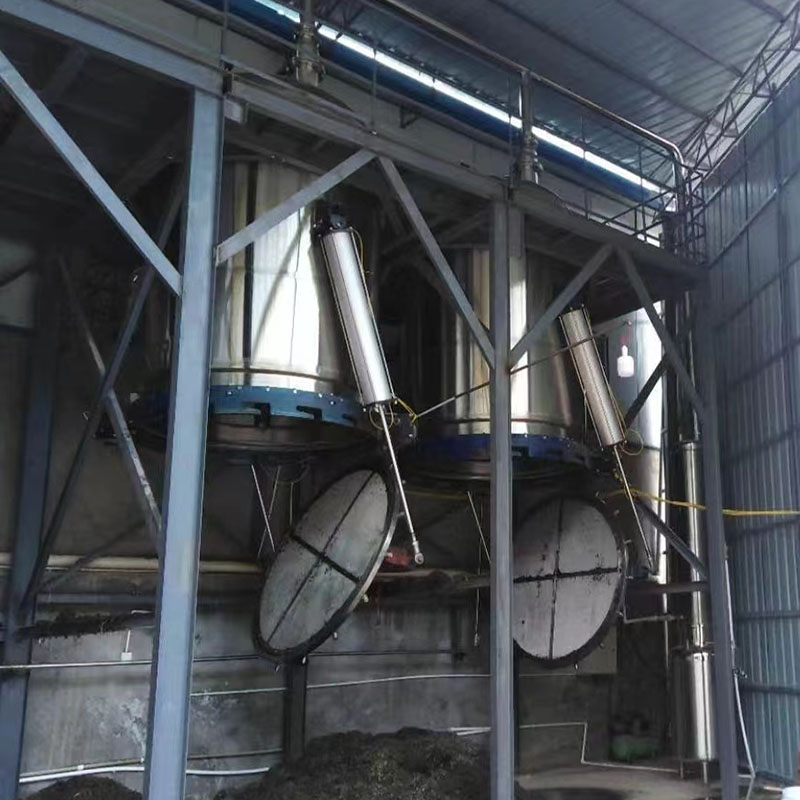

2、試車要求：在設備安裝完畢后，進行投產之前必須先進行出渣口的氣罐是否靈活卡鉤關閉是否可靠。輔助設備的管路是否暢通，各部閥門關、開是否靈活，經查一切正常后，方可投產。

3、氣管路檢查：先將壓縮機開動，使出渣門氣罐靈活，卡鉤對位，經幾次開閉試驗安全后方可投料。

四、中藥提取罐維修保養，注意事項：

1、設備上所有運動件如軸承和各活動軸、氣罐桿、活塞及調正螺栓等應保持清潔、潤滑。

2、不工作時主罐加料口、出渣口，應放松以防密封膠卷失去彈性影響密封作用。

3、主罐加料口和出渣門處發現漏氣現象時可用調正螺栓，及和調整手柄調整使其密封，如再漏水、漏氣，則應更換新墊圈。

4、主罐和捕沫器應加溫以減少熱損失。

5、氣罐和電磁閥如漏氣，應更換密封圈。
